Fertigungstoleranzen effizient planen
Ihr Leitfaden für die wirtschaftliche Bauteilbeschaffung. In der technischen Konstruktion entscheidet das Zusammenspiel von Toleranzen, Werkstoff und Fertigungsverfahren maßgeblich über die Wirtschaftlichkeit eines Projekts.
Zu eng gewählte Toleranzen treiben die Prüfkosten und Ausschussraten in die Höhe, während zu großzügige Vorgaben die Funktion Ihrer Baugruppe gefährden. PartsMake unterstützt Konstrukteure und technische Einkäufer dabei, Bauteile nach CAD-Daten so zu spezifizieren, dass sie prozesssicher und wirtschaftlich in China gefertigt werden können.
Der Einfluss von Toleranzen auf Fertigungskosten und Prozesswahl
Jedes Fertigungsverfahren hat seine physikalischen Grenzen. Wenn Sie eine Bohrung mit einer H7-Passung und einer Rauheit von Ra 0,4 in einem 3D-gedruckten Kunststoffteil fordern, erzwingen Sie teure Nachbearbeitungsschritte.
Unsere DFM-Prüfung (Design for Manufacturing) vor Projektstart analysiert genau diese kritischen Punkte. Wir prüfen, ob Ihre Toleranzvorgaben mit den gewählten Verfahren korrespondieren.
CNC-Bearbeitung
Hohe Präzision, aber exponentiell steigende Kosten bei Toleranzen unter ±0,02 mm.
Blechbearbeitung
Standardtoleranzen nach DIN ISO 2768-m sind wirtschaftlich; engere Maße erfordern oft Laser- oder Stanzprozesse mit anschließender Nachbearbeitung.
Spritzguss
Toleranzen hängen stark vom Werkstoffschwindmaß und der Werkzeugtemperatur ab.
Typische erreichbare Fertigungstoleranzen nach Verfahren
Die folgende Tabelle dient als Orientierungshilfe für Ihre Konstruktion. Sie zeigt die wirtschaftlich realisierbaren Bereiche unter Standardbedingungen in unserer Fertigung.
| Verfahren | Typische Toleranzklasse | Bemerkung |
|---|---|---|
| CNC-Fräsen / Drehen | ±0,05 mm bis ±0,1 mm | Engere Toleranzen (bis IT6) möglich |
| Präzisionsschleifen | ±0,005 mm bis ±0,01 mm | Ideal für Passungen und Wellen |
| Funkenerosion (EDM) | ±0,01 mm bis ±0,02 mm | Für komplexe Kavitäten und gehärtete Stähle |
| Blechbearbeitung | ±0,2 mm bis ±0,5 mm | Abhängig von Materialstärke und Biegefolge |
| Spritzguss | ±0,1 mm bis ±0,2 mm | Abhängig von Geometrie und Wandstärke |
| Industrieller 3D-Druck | ±0,1 mm bis ±0,3 mm | Abhängig vom Verfahren (SLA, SLS, MJF) |

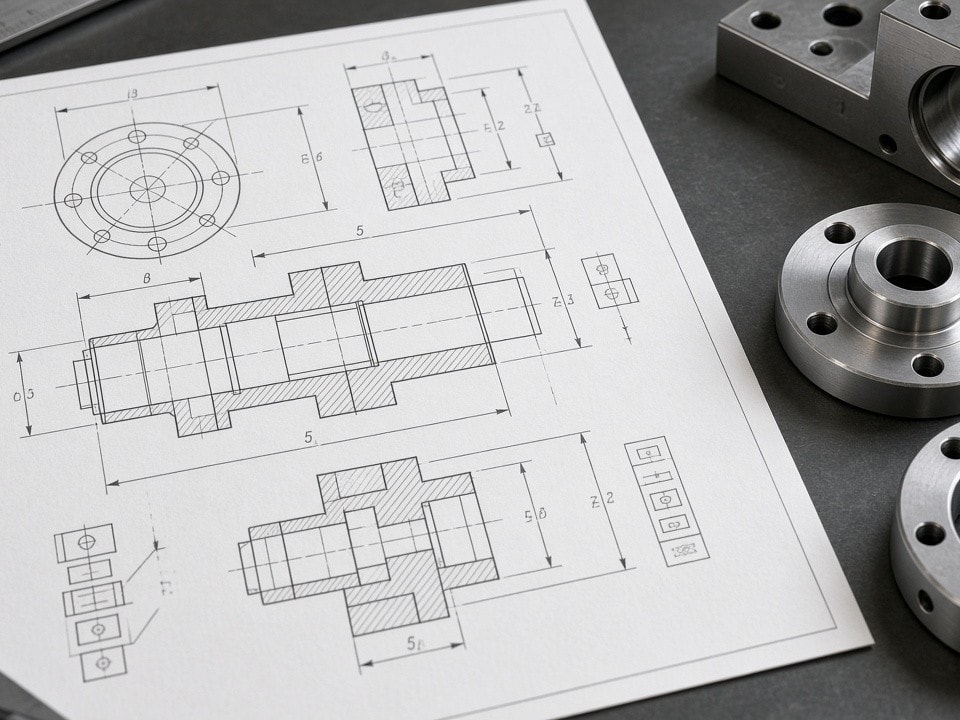

GD&T und Funktionsmaße: Was wirklich zählt
Nicht jedes Maß an einer technischen Zeichnung benötigt eine enge Toleranz. Wir empfehlen, den Fokus auf kritische Funktionsmaße zu legen. Durch die Anwendung von GD&T (Geometrische Tolerierung) können Sie die Fertigung entlasten, indem Sie Form- und Lagetoleranzen definieren, anstatt jedes Maß über ein allgemeines Toleranzfeld (z. B. DIN ISO 2768-m) zu drängen.
Bei der Angebotskalkulation unterscheiden wir zwischen funktionsrelevanten Maßen, die mittels CMM oder optischer Messsysteme zu 100 % oder stichprobenartig geprüft werden, und allgemeinen Maßen, die der Standardfertigungsgenauigkeit unterliegen und den Messaufwand reduzieren.
Qualitätssicherung und Dokumentation
Transparenz ist die Basis für die Zusammenarbeit mit einem Fertigungspartner in China. PartsMake liefert auf Wunsch für Ihre Serienbauteile die notwendigen Nachweise:
- FAI (First Article Inspection): Detaillierter Erstmusterprüfbericht.
- Messprotokolle: CMM-Daten für komplexe 5-Achs-Komponenten.
- Materialzeugnisse: Rückverfolgbarkeit der verwendeten Rohstoffe.
- Rauheitsmessungen: Dokumentation der Oberflächengüte nach Ihren Vorgaben.
Wirtschaftliche Fertigung durch Prozesskombination
Häufig lassen sich Kosten senken, indem man Fertigungsverfahren kombiniert. Ein Bauteil, das eine extrem hohe Passgenauigkeit erfordert, wird bei uns beispielsweise grob gefräst und anschließend präzisionsgeschliffen. Anstatt drei verschiedene Lieferanten zu koordinieren, übernehmen wir als zentraler Partner den gesamten Prozess.
Wir beraten Sie gerne, ob eine Anpassung der Toleranzen oder eine Änderung des Fertigungsverfahrens Ihr Bauteil kostengünstiger macht, ohne die technische Funktion zu beeinträchtigen.
Grob bearbeiten
Kosteneffiziente Vorformung durch CNC-Fräsen.
Präzisionsschleifen
Enge Passungen und Oberflächengüte in einem Haus.
Zentrale Steuerung
Ein Partner für den gesamten Prozess statt drei Lieferanten.
Projektstart: DFM-Prüfung Ihrer Zeichnungen
Senden Sie uns Ihre CAD-Daten (STEP, IGES, Parasolid) und technischen Zeichnungen (PDF) zur unverbindlichen Prüfung. Unsere Ingenieure analysieren die Machbarkeit, bewerten die Toleranzvorgaben und unterbreiten Ihnen ein wirtschaftliches Angebot für Ihre Prototypen, Kleinserien oder Serienbauteile.
